3.Scheda di controllo motori DC
E' giunto il momento di passare alla pratica, armatevi di fogli lucidi o pnp blue, spolverate il vostro bromografo o il ferro da stiro e preparatevi all'incisione di questo circuito stampato (ricordatevi le necessarie precauzioni quando maneggiate soda caustica, percloruro ferrico e acqua ossigenata! ). Quella che segue è una semplice scheda di controllo motori DC in PWM che può essere usata sia in modalità LAP-PWM che in modalità SM-PWM (la descrizione che segue tiene conto del LAP, per SM basta applicare quanto detto prima) basata sull'integrato SN754410 visto in precedenza e su un sestuplo inverter 74HC14(vedi schema in figura 8).

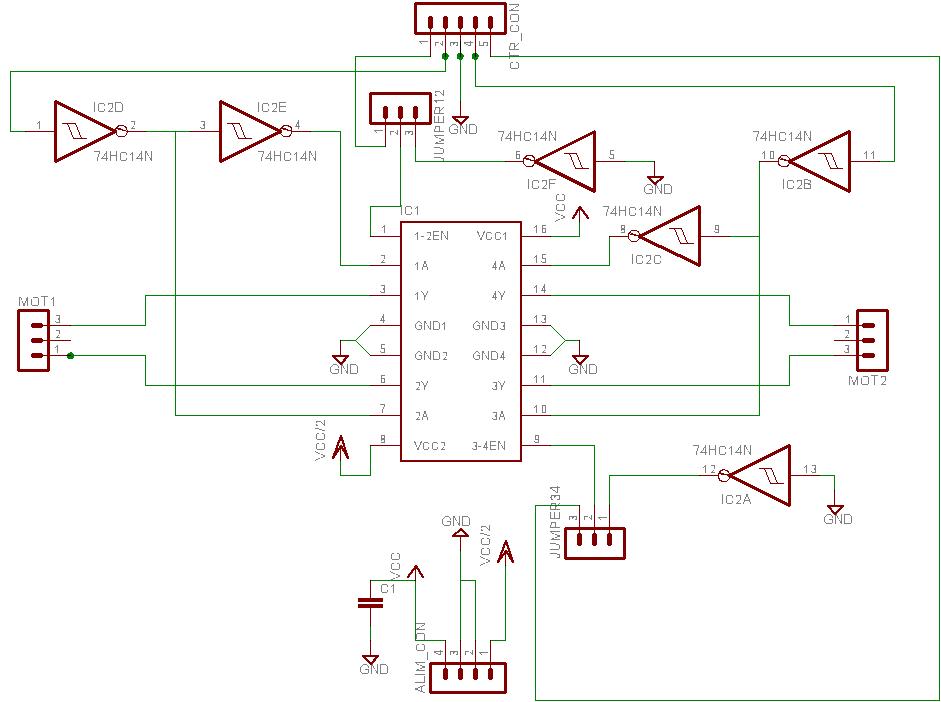

figura 8:schema della scheda controllo motori DC


L'interfaccia della scheda comprende quattro connettori e due jumper: dei quattro connettori due (MOT1_CON e MOT2_CON) servono per la connessione dei motori, uno (ALIM_CON) per l'alimentazione della logica e dei motori (il connettore è a 4 pin, il primo per l'alimentazione della logica, il secondo e il terzo per la massa e il quarto per l'alimentazione dei motori) e uno (CTR_CON) per il controllo vero e proprio. I cinque pin del connettore di controllo sono così usati: il primo e il secondo servono rispettivamente per l'ENABLE e per il controllo PWM del primo motore, il terzo per la massa, il quarto e il quinto rispettivamente per il controllo e l'ENABLE del secondo motore. Nel caso in cui non sia necessario gestire l'ENABLE di un motore o di entrambi (ovviamente ciò vale solo per il controllo LAP) tramite il uC basterà cambiare la posizione del jumper relativo al motore, così facendo l'ENABLE sarà tenuto alto da uno degli inverter del 74HC14 e potremo controllare i nostri motori con soli due fili limitando al minimo l'impiego di porte del microcontrollore.

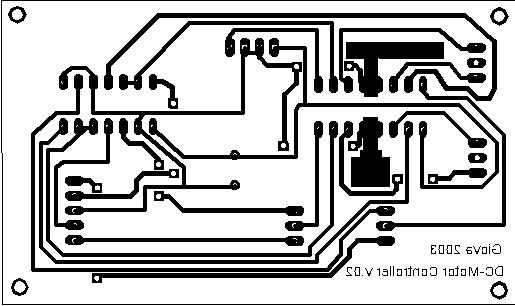

Figura 9: Scheda Lato Rame


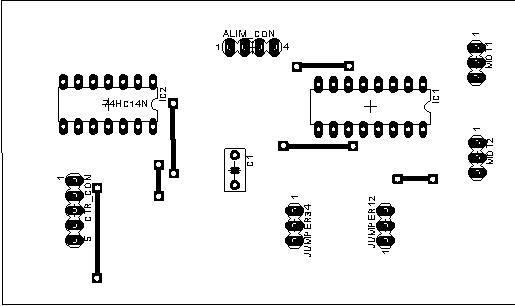

figura 10: Lato componenti della scheda

Le due zone blu sotto l' SN754410 sono previste dal datasheet e servono per creare un'area di rame sulla pcb adibita a dissipare il calore prodotto dall'integrato. In rosso sono riportati i ponticelli.
